SRD-300型恒流源
一:主要特点
SRD-300型恒流源主要用于短弧氙灯的特殊恒流源。
二:应用范围
本产品适合短弧氙灯供电。
三:参数
类型 |
数值 |
单位 |
备注 |
电源输入电压 |
220±10% |
VAC |
|
工作环境温度 |
0~40 |
℃ |
|
存储环境温度 |
-20℃~70 |
℃ |
|
输出电压范围 |
0~28 |
V |
|
输出电流范围 |
0~16 |
A |
|
电流不稳定性 |
<0.05%@H |
|
测试条件(12.5A 24V) |
电流精度 |
<0.1% |
|
|
电源调节率 |
<0.05% |
|
|
负载调节率 |
<0.05% |
|
|
纹波 |
电流<10mA 电压<20mVp-p |

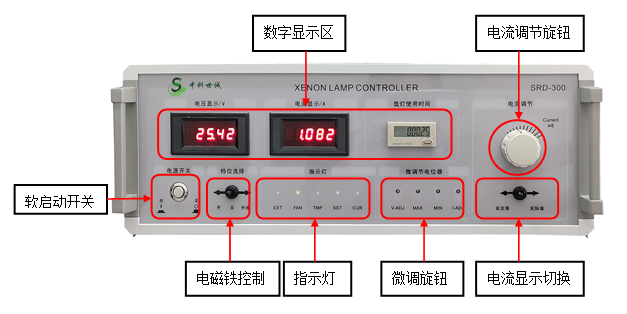

四:功能介绍
数字显示:包含输出的电压显示、输出/设定的电流显示、氙灯使用时间显示
软启动开关:开关按下为输出,开关弹起为待机
电流显示切换:左拨为电流显示表中观察到设置输出的电流;右拨为在电流显示表上显示输出的实际电流
电流调节旋钮:调节此旋钮设定电流值
微调旋钮:
MAX:通过此调节旋钮可以调节到z大输出电流
MIN:通过此调节旋钮可以调节到z小的输出电流值
V-ADJ:通过此旋钮可以调节电压表显示校准
I-ADJ:通过此旋钮可以调节电流表显示校准
指示灯:
EXT:外部电磁铁控制状态(24V供电),灯亮吸合
FAN:氙灯系统风扇工作指示灯
TMP:氙灯系统温度超温指示灯
SET:当此指示灯亮时,电流表头显示为设定值
CUR:当此指示灯亮时,电流表头显示为实际值
内部散热风扇:电源散热用的风扇,注意不要被遮挡
输出接口:包含氙灯供电,氙灯系统风扇供电,外部电磁铁控制,外部温度保护信号
供电接口和总开关:输入民用工频电220VAC,通过此开关控制整个电源的电源开关
外控接口:当前面板档位选择于位置外接时,通过此接口用串口软件控制外部电磁铁吸合还是断开
