-45℃至85℃高低温TEC温度循环台
型号:TEC-6-16V10A-PT1000-45-85
一 特点
1 开放环境下使用;
2 控制器件的发热量小;
3 小体积风冷结构;
4 可设定不同的温度曲线;
5 可实现温度循环;
二 指标
1 供电: 220VAC( 也可选配15V20A直流供电);
2 可使用平台尺寸:30*30mm( 也可选40*40mm或者其他尺寸);
3 控制温度范围: -45℃至85℃
4 控制温度分辨率:0.01℃
5 控制温度精度:0.02℃(标定后可以实现的单点温度精度)
6 低温温度控制实现时间:<60秒
7 电脑程序控制接口:USB或者RS232
8 电脑软件绘制温度曲线:支持

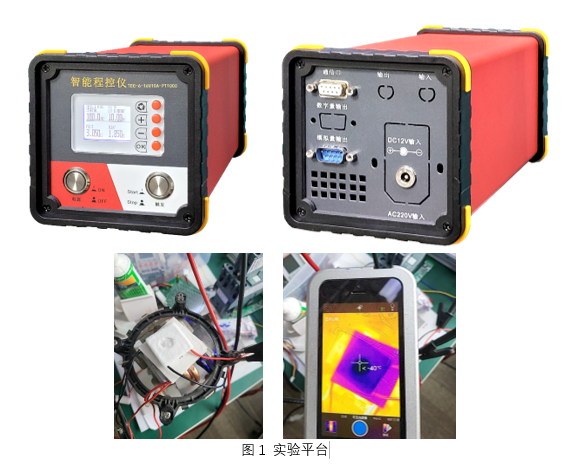

三 产品介绍
四、接线图及接线颜色表
TEC控制接口：
|
脚位 |
6 |
7 |
8 |
9 |
|
涵义 |
恒流端 |
5V正极 |
5V正极 |
电流检测端 |
|
TEC接脚 |
TEC-3脚TEC |
TEC-2脚COM |
TEC-2脚COM |
TEC-1脚TEC |
通信接口：
|
脚位 |
5 |
4 |
3 |
2 |
|
涵义 |
GND |
+5V |
TXD |
RXD |
通信接口采用的是TTL232电平,使用USB转TTL232接口可以使电脑控制温度设置.
五 电源尺寸
长230mm*宽100mm*高100mm
