一、系统概述
艾克思科技推出的LD-150A-45V-20Hz-D(Q)数字半导体激光器电源，电流、频率、脉宽、延时独立可调。整机的电流、频率、脉宽、延时等参数使用数字技术产生，避免模拟器件造成的延时脉宽温漂抖动等不良现象。
二、专为LD激光器设计，有以下特点
1、内部频率发生器0-40Hz可调，0.1Hz步进；
2、激光可通过面板开关控制,并设置有激光总开关；
3、电源电压自适应负载，所加电无过冲、尖峰、毛刺，突然断电或电网有波动无浪涌；
4.激光电流波形可实时显示，便于观察电流实际波形；
5.可选配增加一路调Q延时输出或RS-232计算机控制功能；
三.应用范围
1.科研激光器
2.配合激光器机头使用
四 、参数表
|
项目 |
参数 |
单位 |
|
输入电压 |
220 |
VAC |
|
输出电压 |
45 |
V |
|
显示 |
4路液晶屏 |
|
|
输出电流 |
0-150 |
A |
|
内部频率发生器 |
0-40Hz |
Hz |
|
输出电流脉宽 |
10-300 |
uS |
|
输出电流上升沿 |
＜20 |
uS |
|
输出电流下降沿 |
<20 |
uS |
|
z高工作频率（激光泵浦频率） |
40 |
Hz |
|
脉冲恒流源稳定性 |
0.25%@H |
|
|
外部触发信号 |
TTL |
|
|
调制输入信号幅度 |
5 |
V |
|
同步输出信号幅度 |
5 |
V |
|
冷却方式 |
风冷 |
|
|
存储温度 |
-20~50 |
℃ |
|
重量 |
约10 |
kg |

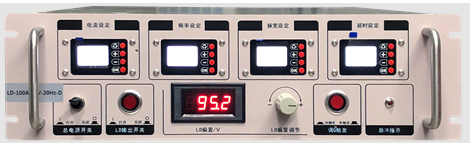

五、泵浦驱动器前面板操作介绍
1.电流设定表
用于设定电流、观察电流波形。
该控制器显示当前电流输出设置百分比，范围0-150%，通过+ - 按钮调节设定电流，调节好后按OK键存储设定值，下次开机时直接调用存储的上次值。由于激光输出线长达2m，因此波形上增加四个标尺用于显示电流波形，四个标尺的时刻分别为激光电流输出开始的第50uS、100 uS、200 uS、400 uS微秒时刻的的电流值。电流值将显示在液晶屏上。例如I50即为50微秒时的电流值。
注意：当系统正常触发时（即触发指示灯点亮或闪烁），屏幕上的数据才更新。因此当无触发时，按+-键会改变设置电流，但屏幕不会更新。
2.频率设定表（内部信号发生器）
该控制器用于控制内部信号发生器的输出频率，范围为0-40Hz。按动步进切换按钮可切换步进值为1Hz 0.1Hz 10Hz 输出控制按键用于开启/关闭该信号发生器，一般情况不需使用。
3.脉宽设定表
调Q延时控制表用于调节调Q延时。其操作方式与可变范围与激光脉宽控制相同。
5.激光输出总开关
该开关用于控制激光驱动电路的供电，当该开关没有按下发光时，激光器无激光输出。
6.触发源选择开关
按下调Q触发开关，使用机内信号触发源；
弹起调Q触发开关，使用后面板外触发输入信号源；
工作的时候，脉冲指示灯闪烁发光。
六、后面板介绍
后面板包含220V输入插座、风机、放电指示灯与放电开关，同步输出、外触发、调Q输出BNC接口，13W3连接器与RS-232连接器。
1.220V连接器
使用220VAC50Hz的市电供电，切勿接错为380Vac，保险丝选择10A保险丝。
2.放电开关
机内储能电容可能存有能量，当需要安装、拆除激光器或者连线时，必须将开关打到上面一档，等绿色指示灯完全熄灭再进行操作。
激光器安装好后应将开关打到下面一档，否则激光器不会工作。
3.BNC连接器
同步输出与外同步触发、调Q信号（选配功能）BNC输入口。
机器带有外触发输入端子，可与信号发生器等设备连接。光耦隔离。该部分结构如下：
4.13W3与DB9连接器13W3连接器用于连接激光器和给调Q模块（选配）供电。
使用随机连线时，这四根线已经接好，无需再接。随机连线示意图如下DB9连接器用于RS-232通信。
控制指令请参照LD电源RS-232控制指令表。
七．整机信号流程
八.注意事项
1.严禁带电插拔激光器、13W3连接器，必须将机器后侧的放电
开关置于上档，当放电指示灯熄灭后、断电操作。
2.不可带电插拔RS-232线，可能损坏计算机或转接线。
3.13W3任意两根电缆严禁相互短路，也不能与机壳或其他金属
物体相碰。
九.开机操作使用步骤
1首次连接LD的开机前的检查
a将后面板“工作时按下”开关下推
b 前面板LD输出开关弹起
c 调Q触发开关按下
d LD偏置调节旋钮逆时针旋转到头
2 将LD输出线13W3头接好，BNC接口接到调Q触发上，另一端粗线接激光器（LD的电压和电流务必正确的否则会损坏电源！！），红色粗线接LD+，黑色粗线接LD-，4Pin连接器接调Q模块；连接电源线。
3 将后面板电源开关按到横档，上推前面板开关，设定好正确的频率（需设定≥3Hz）、脉宽、延时；如果“频率设定”“脉宽设定”“延时设定”三个表头的z下面一行字如果出现OFF，就按“OK”键，使表头处于“ON”状态，然后调节电流（不打开其他表头无法调节电流表头），调电流完毕后按电流表头“OK”保存参数；再按下LD输出开关，观察电流表头电流曲线是否平坦，如果输出电流不等于设定电流或者曲线不平坦，逐渐顺时针旋转LD偏置旋钮，直到曲线平坦后停止调节。
4工作完毕后，后关闭前面板电源开关即可，下次再次使用，只需要推上电源开关即可。十.故障排除
1.RS-232不通信
请检查电缆(是否是直连线，是否是RS-232线)，是否收发接反。
不能用交叉线。
检查通信波特率(115200,n,0,1)
检查RS-232通信线是否正常，短路通信线的2-3脚（不是本机）
使用串口助手检查电缆是不是正常
调Q模块是不是离电脑USB线太近(如果使用U转串线)，重新插拔
USB线。
2.面板显示花屏
检查调Q模块是否距离机器过近。如果远离机器仍无效，考虑在调Q模块的供电线和信号线靠近调Q模块侧安装活动式滤波磁环。
