LH-J50KHz-4.2kV加压调Q驱动
一：主要特点
|
A：重复率0-50kHz B：晶压0-4.2kV连续可调 C：高压脉冲沿<10.0ns D：TTL电平触发 E：无延时
|
F：24V供电,满负荷电流小于2A G：差分输出 H：加压式电光调Q I：高压恢复时间小于3μs
|
二：应用范围 (驱动“普克尔斯盒”)
A：KD*P B：LiNbO3 C：其它
三：电源参数
|
类型 |
数值 |
单位 |
备注 |
|
输出电压 |
0-4.2 |
KV |
|
|
高压脉冲上升沿 |
<10.0 |
nS |
当负载＜3pF时， |
|
调Q晶体 |
KD*P、LiNbO3 |
|
|
|
延时 |
无延时 |
|
实际延时约100ns |
|
延时抖动 |
- |
|
|
|
高压恢复时间 |
＜3 |
μS |
当负载为3pF时，10%至90% |
|
输出接口 |
同轴线 |
|
|
|
电源输入 |
24 |
V |
|
|
功耗 |
<50 |
W |
50kHz，4.2kV |
|
工作频率 |
0-50k |
Hz |
支持单脉冲工作 |
|
触发信号上升沿 |
<1 |
uS |
|
|
触发信号z高电平 |
3.3-5.0 |
V |
TTL电平 |
四：调Q驱动简介

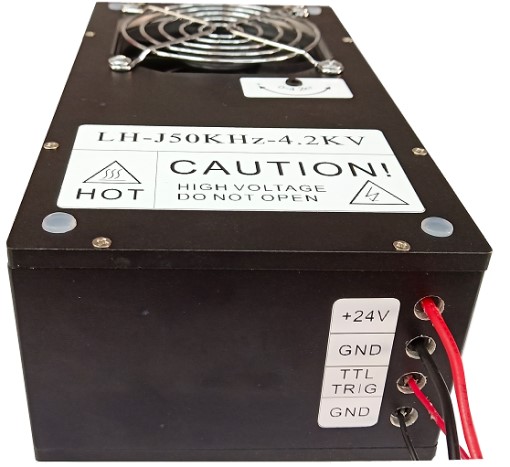

图1 调Q驱动输入口图
1、TTL TRIG & GND（细红黑线）：输入触发信号为3.3V-5VTTL电平，触发为上升沿触发，信号吸收的电流小于10mA。本电源由于内部功率元器件的限制，为防止频率过高导致高压开关响应不够而损坏电源，触发信号输入频率不应超过电源额定频率50kHz。请注意，该接口应在关机时连接，请勿开机连接，防止接触不良造成短时间超频损坏电源。
2、Voltage adj：
该电位器用于调节晶体电压。调节范围为0-4.2kV，顺时针增大电压，逆时针减小电压。出厂前调节为4.2kV；
3、+24V&GND（粗红黑线） 电源输入端，接入24V供电电压。输出电压设定为4.2kV，无触发时静态电流＜500mA。50kHz调Q不接晶体时工作电流约1.4A，接约3pF晶体时电流约1.6A。为了保证该模块工作稳定，请使用不小于5A输出的开关电源为其供电。

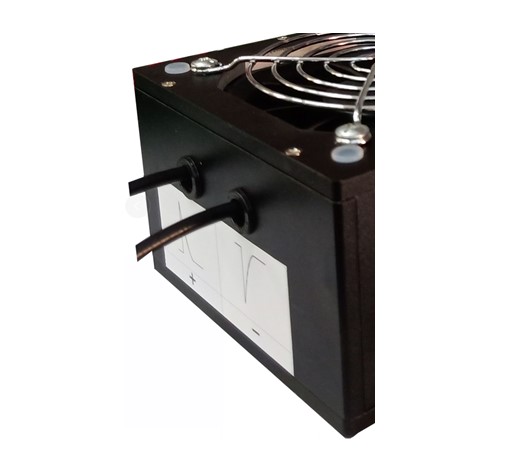

图2 调Q驱动输出接口图
4、晶压输出同轴线:接晶体。注意!同轴线屏蔽层对外壳有高压，请勿剥开外皮；
注意:
5.1.连接或拆下晶体、连线时，请断掉24V电源线30秒后操作；切勿带电操作，否则将导致触电或电源损坏；因本机工作频率高，内部高压电源输出功率大，因此工作时输出端口十分危险，错误操作将导致事故。
5.2.通电前请务必检查晶体的连接情况，使用高压胶带做好连线绝缘，切勿将输出线芯相互短路或距离过近（＜1cm）、过度靠近其他金属（＜3cm），触碰机壳，触碰其他电缆，触碰光学平台，触碰激光器等， 否则将导致电源、激光器、客户设备损坏；
5.3.切勿用常见示波器探头测量输出波形；因本机是差分输出，负端不是地，如需测量波形前请务必联系我们，防止烧毁设备;
5.4 .晶体输出端在24V通电后即有高压输出；若不触发时，两个端口电压一致，对机壳电压为高压一半；即若高压设定为4kV，两个晶体端口的芯线对外壳即有2kV高压；触发后，正输出端电压迅速上升至4kV；负输出端电压迅速下降至0V。因此为了安全，在24V输入电源线断开前，严禁操作晶体及其连线，防止发生危险。
6.冷却
本机满负荷工作时功率较大，务必注意温升，否则将导致机器损坏。
冷却要求：
1.模块底板温度不超过50℃，若长期工作时发现底板温度过高，应将底板紧贴光学平台或机壳等降温；
2.模块内置散热风机不可遮挡；侧壁出风孔不可遮挡。
