HV-AC30KV-110V-60Hz
一：主要特点
|
A：输出电压高 B：输出功率大 C：输出电压峰峰值指示 D：输出电流峰峰值指示 E：绝缘性能好安全性高 |
F： 能同时测量二极管反向耐压和漏电流 G： 测试精度高可校准
|
图1. 实机外观图
二：应用范围
A：二极管耐压漏电流测试
B：交流绝缘能力测试
C：产生交变静电场
三：参数
类型
数值
单位
备注
输入电压参数
110V AC 50/60Hz
KV
Hz
接国内电网需要定制或者使用调压器或者逆变交流电源等进行降压，严禁直接接入220V AC 50Hz市电
输出电压峰峰值
0~35KV AC 50/60Hz
KV
Hz
本电源输出能力非常强，使用时必须确定设备输出负极良好接地，操作人员有良好绝缘措施，严禁在高湿度环境操作，发生事故本公司概不负责。
输出功率
50
W
输出总功率
功率因数
49%
无
无

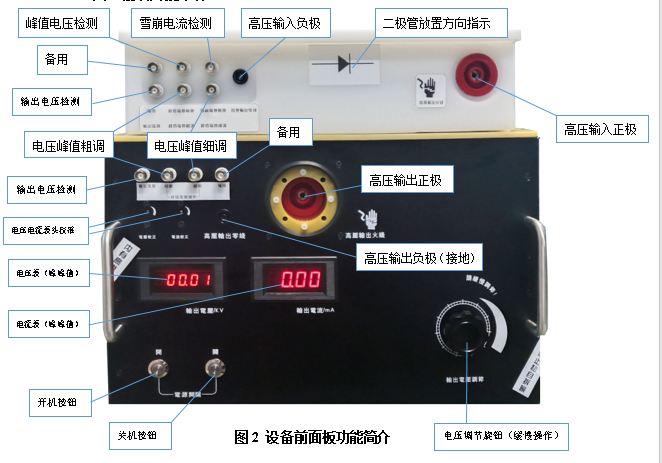

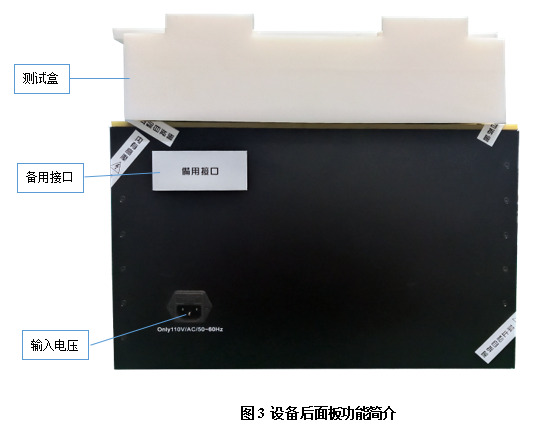

四：前后面板介绍
五：操作步骤
1.接入合适的电源（110V 50/60Hz）确定接头接地端良好接地。
2.连接电源机箱 峰值电压检测粗调 峰值电压检测细调 BNC接头到测试盒 峰值电压检测粗调 峰值电压检测细调对应的BNC接头上。
3.连接电源机箱 输出电压检测 BNC到测试盒对应的BNC上
4.连接电源机箱高压输出零线（接地）到测试盒的高压输入负极，可通过香蕉插头等线材进行连接，确定连接可靠。
5.连接电源机箱的高压输出端口到测试盒高压输入端口，注意，一定把线的接头拧紧，不能有任何松动。
6.短按开机键即可开机，缓慢旋动电压调节旋钮即可输出想要的电压，观察电压表即可得知此时输出电压峰峰值，确定开机正常。
7.将输出减小到0，打开测试盒（测试盒内有变压器绝缘油），放置被测二极管，到测试端子上（板上引申出的金色测试端子），放置完成，确认方向无误。
8.连接峰值电压检测BNC和雪崩电流检测BNC到示波器通道，调节电压输出旋钮，当二极管击穿时即可确定二极管反向能够承受的峰值电压和当的雪崩电流，此时示波器会显示被半波整流的电压信号和电流信号。
示波器上纵轴标度与其电压实际值对应如下：
0.1V/div=100Volts
1V/div=1000Volts
10V/div=10kVolts
示波器上纵轴标度与其电流实际值对应如下：
0.1V/div=10uA
1V/div=100uA
10V/div=1mA
9.测试完毕后，长按关机按钮关机。
