638nm (LD)激光标准脉冲光源
型号LD-100mA-638R/20mW-2M
一、产品简介
AIGaInP Laser Diode 638nm红光激光二极管模块特性：超紧凑、长寿命、低成本、容易操作，用于测量、通信、频谱分析标定。本脉冲LD激光源波长为638nm，峰值功率10mW、重复率高达2MHz、上升时间\下降时间可以定制，广泛应用于传感器、科学研究、工业等。
二、光源参数
|
类型 |
数值 |
单位 |
|
|
波长 Wavelength |
638±13 |
nm |
|
|
脉冲峰值功率 Pulse Peak Power rate |
0~20 |
mW |
|
|
上升时间 Rise Time |
定制 |
nS |
|
|
下降沿 Fall time |
定制 |
nS |
|
|
内部震荡频率 Internal frequency |
0~2 |
MHz |
|
|
外部输入频率 External frequency |
定制 |
MHz |
|
|
平均功率稳定性 Ave power stability |
<0.25 |
% (over 4 hours) |
|
|
启动时间 Warm-up time |
<3 |
Second |
|
|
出光口3cm处光斑 Spot size @ 3cm |
约1 |
mm |
|
|
工作温度 Operating temperature |
+20~+35 |
℃ |
|
|
工作电压 Power supply |
12.0 |
V |
|
|
寿命 Expected lifetime |
10000 |
hours |
|
|
保质期 Warranty period |
1 |
Year |
|

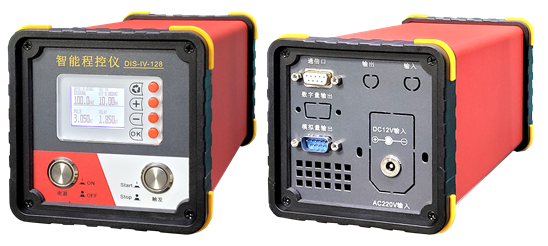

二、产品实物外观
四、接线图及接线颜色表
图2 外接线外观实物图
LD控制接口：
|
脚位 |
6 |
7 |
8 |
9 |
|
涵义 |
恒流端 |
5V正极 |
5V正极 |
电流检测端 |
|
LD接脚 |
LD-3脚LD |
LD-2脚COM |
LD-2脚COM |
LD-1脚PD |
通信接口：
|
脚位 |
5 |
4 |
3 |
2 |
|
涵义 |
GND |
+5V |
TXD |
RXD |
通信接口采用的是TTL232电平,使用USB转TTL232接口可以使电脑控制光源.
使用12V稳压电源给LD-100MA供电，正极接红色，负极接黑色；使用信号发生器给LD-100MA提供外部触发信号，信号发生器输出为TTL信号，信号发生器的输出负极接黄色，信号发生器的正极接紫色。
LD-100MA后面板上有红色和绿色两个LED指示灯，当12V供电正常时，绿色指示灯亮；当激光器有输出时，红色指示灯亮。
LD-100MA航插接线上有一个三档切换开关，标注有内、停、外三个位置，当开关拨到内位置时，表示激光输出由内部触发信号提供触发；当开关拨到停位置时，此时没有激光输出；当开关拨到外位置时，此时由外部触发信号提供触发。
五、使用光源内部触发信号操作步骤
第一步：将黑线和12V负极连接，红线和12V正极连接；
第二步：12V供电，绿色指示灯亮；
第三步：将外部切换开关拨到内位置，此时处于内部震荡，红灯闪烁，激光输出开始。
六、使用外部触发信号的操作步骤
第一步：将黑线和12V负极连接，红线和12V正极连接；
第二步：12V供电，绿色指示灯亮；
第三步：设置信号发生器，方波，正脉宽时间大于1uS，高电平电压为5~12V，低电平幅度为0V，脉冲频率不超过额定频率；
第四步: 黄色线和信号发生器的负极连接；
第五步：紫色线和信号发生器的正极连接；
第六步：将外部切换开关拨到外位置，红色指示灯亮，此时输出和信号发生器脉冲前沿同步的激光脉冲。
