一：应用范围
标准钨丝灯光源驱动电源。
高精密老化测试电源
二.特点
1.专为标准钨丝灯光源设计，使用SD卡可存储z多50组钨丝灯参数
2.高电压电流读取精度，电压采集分辨率0.01V，电流采集分辨率 0.0001A
3.高电压电流控制精度，恒压精度优于±0.01V@120V，恒流精度优于±0.05%@ 8.4A
4.低纹波，高效率。带有调整管恒压降控制功能，实现高精度
5.支持恒压、恒流、外控恒流等三种控制模式。
6.支持仪表参数校正。
7.支持独立的灯泡寿命计时功能，精度10秒，有进度条寿命指示功能。
8.支持参数实时采集功能，每秒以CSV条目采集一次电压电流与外控电压，存储进相应灯具目录下，便于进行数据分析。SD卡的大容量存储空间可实现多组灯泡的全寿命曲线存储。
9.支持可编程的恒流缓启动功能。
三：电源参数
|
类型 |
数值 |
单位 |
备注 |
|
输出电压 |
0到120 |
V |
|
|
电压采集分辨率 |
0.01 |
V |
|
|
z大输出电流 |
8.4 |
A |
|
|
电流采集分辨率 |
0.0001 |
A |
|
|
电流稳定度 |
优于0.05 |
% |
|
|
电压稳定度 |
优于0.05 |
% |
|
|
电源调整率 |
优于0.05 |
% |
|
|
输出z大功率 |
1000 |
W |
|
|
电压电流数显位数 |
5,5 |
位 |
|
|
电流上升斜率 |
1-10000 |
s
|
|
|
外控输入范围 |
0-5 |
V |
|
|
输入电压 |
220V±10% |
- |
|
|
输入电流 |
＜10 |
A |
|
|
电源频率 |
50 |
Hz |
|
|
电源效率 |
＞80 |
% |
满载 |
|
灯泡过热保护 |
温度开关 |
|
|
|
光源室开关锁 |
支持 |
|
|
|
输出使能控制 |
有 |
|
上推开关 |
|
使能指示灯 |
有 |
|
|
|
输入功率因数 |
＞0.6 |
|
满载 |
|
灯泡存储数量 |
50 |
组 |
|
|
存储卡规格 |
SD，SDHC |
- |
128M-16G |
|
SD卡读写指示 |
支持 |
|
红绿双色LED |
|
SD卡文件系统 |
FAT/FAT32 |
|
|
|
存储文件z大容量 |
65 |
KB |
|
|
无存储卡开机 |
支持 |
|
|
|
操作键盘 |
20按键 |
|
机械键盘 |
|
液晶屏类型 |
单色液晶 |
|
|
|
液晶屏分辨率 |
320x240 |
|
|
|
空载功率 |
＜50 |
W |
|
|
机箱尺寸 |
3U机箱 |
|
|
|
整机质量 |
15 |
Kg |
|
|
工作温度范围 |
25±5 |
℃ |
|
|
储存温度范围 |
0-40 |
℃ |
|
四：前面板界面介绍

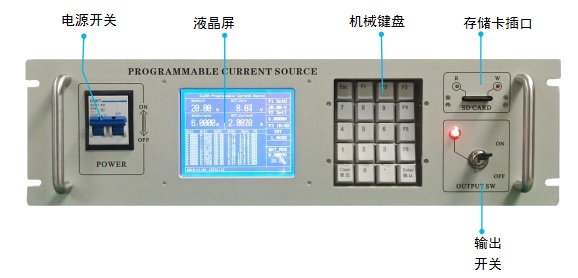

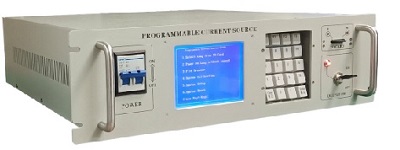

图1精密钨丝灯电源前面板
一.前面板介绍：
1.电源开关：用于电源的启动和关闭；
2.液晶屏：用于显示电源当前状态
3.机械键盘：用于设定设备参数/选取文件等功能。
4.输出开关：灯参数设定/选取结束后用此开关打开/关闭灯泡
5.存储卡插口：插入一张128M-16G的SD/SDHC卡，用于存储灯泡参数及点灯数据。
五：后面板介绍
图2精密钨丝灯电源后面板
1.220VAC输入：将产品附件中的电源线一端接入此插口，另一端接入220V50Hz市电。此输入端内置10A保险丝，并配备了一个备用保险丝。
2.0到5V模拟控制口：外接0-5V输入控制本电源0-8.4A输出，端子外接负，端子内芯接正。（请不要输入超过5V电压，否则会烧坏电源）。
3.灯泡接口: 该香蕉插头接口用于连接灯泡
4.光源室散热风机供电：用于钨丝灯光源室的散热，z大输出2A。
