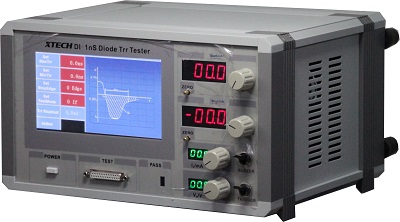

DI-1nS-1n4148可以测试反向恢复时间小于350nS的信号二极管，精度0.1nS，尤其擅长测试反向恢复时间小于6nS的高速信号二极管。仪器采用恒流工作模式和脉冲恒流工作模式，测试二极管反向恢复时间稳定可靠。
一：主要特点
|
A：测量高速信号二极管 B：二极管正向电流值10mA C：二极管反向测试电压6V D：测量精度0.1nS |
E：可设定下降、上升沿比较预值 F：可测试z大反向恢复电流 G：用户可自行标定精度 H: 不需配合示波器使用 |
二：应用范围
A：高速信号二极管
B: 二极管筛选测试
三：测量原理

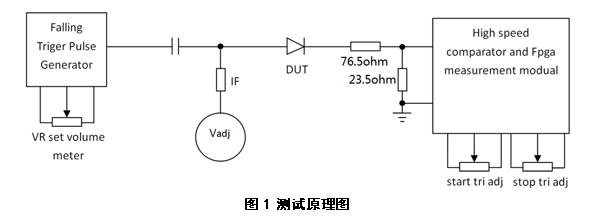

如下图所示，为测试原理图。它包括下降沿触发发生器模块、可调电源、高速比较和FPGA 测试模块等组成。通过VR设置电位器可调节DI-1nS-1n4148下降沿脉冲的幅度，从而改变二极管反向恢复电流大小。通过调节Vadj的电压幅度，可以改变正向电流IF大小。76.5欧姆和23.5欧姆组成100欧的电阻负载，在23.5欧姆的电阻上进行下降沿和上升沿时间判断；23.5欧姆电阻相比较50欧姆电阻，拥有更高的时间常数优势，精度高2倍。高速比较器和FPGA测试模块二合一且具有可调阈值，可以进行独立的下降沿触和上升沿触发，数字显示Trr值，取消示波器约束，成本低，降低操作示波器的读数难度。增加If正向电流连线工作模式和脉冲工作模式，连续恒流工作模式下，二极管PN结温度慢慢升高，测试反向恢复时间会随着温度慢慢变化；脉冲工作模式下，二极管PN结温度恒定在室温不变化，测试数值稳定不变。
四：参数
|
类型 |
数值 |
单位 |
备注 |
|
反向恢复电流 Reverse current |
=<60 |
mA |
|
|
反向电压 Reverse Voltage |
0~7 |
V |
一般为6V |
|
测试精度 Measure accuracy |
0.1 |
nS |
|
|
测试范围 Range |
350 |
nS |
|
|
正向电流 Forward current |
10 |
mA |
固定值，测试标准规定的 |
|
测试频率 Trigger Input Pulse |
20 |
Hz |
|
|
测试脉冲信号沿速度 Speed of falling pulse |
700 |
pS |
about |
|
If工作模式 If mode |
连续模式 脉冲模式 |
|
通过触摸屏设置 |
|
测试脉冲信号沿速度 Speed of falling pulse |
700 |
pS |
about |
|
电源输入 Power Requirement |
220 |
VAC |
功耗小于50W |
五： 仪器操作界面介绍
测试盒使用DB25接口和DI-1nS-1n4148主机进行连接，DB25接口两侧拥有2个英制的螺母柱，DB25连线与其连接时，需要可靠连接，使用两个长螺丝定锁紧，当确定无误后，方可加电工作，带电过程中禁止拆卸测试盒，如果拆卸，那么非常容易损坏测试盒。
前面板通过DB25接口和测试盒连接，连接时，同样要求可靠连接。DI-1nS-1n4148具有可设定筛选管子时使用的触摸屏，可以设定z高Trr和Trr，当所测试的器件参数在设定范围，DI-1nS-1n4148发出蜂鸣器提升，同时液晶显示屏左下角提示合格。当不需要蜂鸣器工作时，可通过蜂鸣开关将蜂鸣器关掉。备用接口展示没有任何功能，散热分口为向外吹风，工作时不可堵塞，电源总关可处于常开工作状态，通过前面板电源开关开启和关闭电源，电源使用5A保险丝，工作为220Vac50Hz交流电输入。
六：正向If恒流测试4148步骤
第一步：使用DB25连接线连接测试盒，然后给DI-1nS-1n4148供电，推上触发开关，并且开机；
第二步：放置4148，接触良好，set stopedge选择6：stop edge up；set testmode选择 continuious If,调节IF/mA旋钮，使得显示正向电流为10mA；
第三步：调节Vr/V旋钮，使得显示为6.0V；
第四步：调节Start/mA旋钮，使得显示为0.0mA；
第五步：调节Stop/mA旋钮，从-20mA往10mA的方向慢慢调节，Trr值渐渐增大，直到显示999.9nS，停止调节，此时显示值应该为5.0mA，如果不是，调节stop零电位器，调节显示值为5.0mA。
第六步：调节Stop/mA旋钮，从-20mA往-60mA的方向慢慢调节，直到液晶屏内的Trr值显示999.9与0.7nS（大约）切换显示，停止调节Stop/mA旋钮；
第7步：调节Stop/mA旋钮，从0mA往-60mA的方向慢慢调节，Trr值渐渐减小，直到999.9nS与0.4nS（大约）切换显示，停止调节，此时start/mA显示值应该等于stop/mA显示值，如果不是，调节start零电位器，使其相等，记下当前显示值为IRM。
第八步：调节Start/mA旋钮到0mA，调节Stop/mA旋钮到IRM/10（约-4.8mA），被测器件的恢复时间为液晶屏内的Trr值。
二极管反向恢复时间是从反向恢复电流波形过零点开始计算时间，到恢复波形恢复到IRM的10%停止时间，中间这段时间为测试波形。
七：脉冲If恒流测试4148步骤
第一步：使用DB25连接线连接测试盒，然后给DI-1nS供电，推上触发开关，并且开机；
第二步：放置4148，接触良好，set stopedge选择6：stop edge up；set testmode选择 continuious If,调节IF/mA旋钮，使得显示正向电流为10mA；然后set testmode选择 pulse If；
第三步：调节Vr/V旋钮，使得显示为6.0V；
第四步：调节Start/mA旋钮，使得显示为0.0mA；
第五步：调节Stop/mA旋钮，从-20mA往10mA的方向慢慢调节，Trr值渐渐增大，直到显示999.9nS，停止调节，此时显示值应该为5.0mA，如果不是，调节stop零电位器，调节显示值为5.0mA。（注：1）；
第六步：调节Stop/mA旋钮，从-20mA往-60mA的方向慢慢调节，直到液晶屏内的Trr值显示999.9与0.7nS（大约）切换显示，停止调节Stop/mA旋钮；
第7步：调节Stop/mA旋钮，从0mA往-60mA的方向慢慢调节，Trr值渐渐减小，直到999.9nS与0.4nS（大约）切换显示，停止调节，此时start/mA显示值应该等于stop/mA显示值，如果不是，调节start零电位器，使其相等，记下当前显示值为IRM。
第八步：调节Start/mA旋钮到0mA，调节Stop/mA旋钮到IRM/10（约-4.8mA），被测器件的恢复时间为液晶屏内的Trr值。
二极管反向恢复时间是从反向恢复电流波形过零点开始计算时间，到恢复波形恢复到IRM的10%停止时间，中间这段时间为测试波形。
注1：速度快的恢复电流脉冲，恢复脉冲过冲到零伏以上，如图7所示，所以根据过冲程度大小选择为5.0mA；如果测试恢复时间慢的二极管，恢复电流脉冲会过冲到零伏以上，如图8所示，这时设定到0mA。
八：DI-1nS内部下降沿速度测试
第一步：使用DB25连接线连接测试盒，然后给DI-1nS供电，推上触发开关，并且开机；
第二步：放置导线到被测器件处，接触良好，调节IF/mA旋钮，使得显示正向电流为10mA；
第三步：调节Vr/V旋钮，使得显示为6.0V；
第四步：调节Start/mA旋钮，使得显示为0.0mA；
第五步：调节Stop/mA旋钮，从-20mA往-60mA的方向慢慢调节，直到已经屏内的Trr值显示999.9与0.7nS（大约）切换显示，停止调节Stop/mA旋钮，记下当前显示值IRM；
第六步：调节Start/mA旋钮，使得显示为10-(10+IRM)*10%;
第七步：读取液晶屏Trr值，即为如下图所示的脉冲下降沿速度因为下降沿的读取要求是10%~90%的时间，当前测试的速度为10%~约110%的值；所以DI-1nS内部下降沿的速度要快于当前测试的测试速度值。
