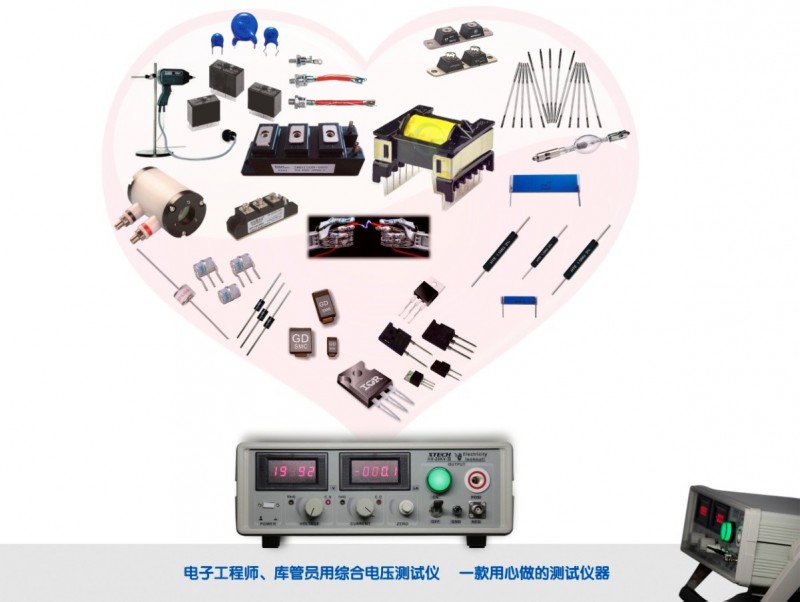

0-20kV高精度可调高压稳压测试电源
器件耐压测试专用
一：应用范围
A: 高压二极管反向耐压测试
B: 普通二极管反向漏电流
C: 高压电容耐压测试
D: 玻璃釉电阻非线性性能测试
E:氙灯击穿电压测试
F: 材料耐压测试
二、特点
高精度恒流恒压高压输出源 它拥有0~20kV的电压输出能力, 0.005%的电压分辨率精度, 0.01uA的电流分辨率精度, 近零的放电火花能量, 极低的纹波系数, 可恒流, 恒压工作。
器件快速筛选高压二极管, 高压磁片电容, 高压电阻, 玻璃釉电阻, 气体放电管, 氙灯, 调Q晶体。
绝缘耐压测试绝缘胶带, 漆包线, 环氧树脂, 气体放电管, 继电器触点, 光耦耐压, 氙灯电离电压, 气体灯电离电压。
直流安规测试 可测试设备的安规耐压, 提高产品档次和产品的安全性。
静电干扰模拟 单片机, DSP, STM32, 信号板等弱电控制板容易受到静电干扰和损坏, 本测试仪可产生可调强度空间火花干扰, 模拟人体静电放电, 发现产品容易受干扰点位, 提高产品抗干扰性、抗静电冲击的能力。
高压电压表 关闭高压输出, 测试仪可作为一款0~20kV的高压电压表, 拥有1.2G的超高输入内阻,4位半的显示精度, 可用于测试各种高压模块的输出电压。
三：电源参数
|
类型 |
数值 |
单位 |
备注 |
|
输出电压 |
0到20.00 |
kV |
|
|
模拟电压控制 |
0到5 |
V |
电源自带的多圈电位器可通过0-5V调节输出的0-20KV |
|
z大输出电流 |
100 |
μA |
|
|
电流分辨率 |
0.01 |
uA |
|
|
电流稳定度 |
优于0.5 |
% |
|
|
电压可调范围 |
0-20.00 |
kV |
|
|
电压分辨率 |
1 |
V |
|
|
电压稳定度 |
优于0.5 |
% |
|
|
数显位数 |
4 1/2 |
位 |
切换显示电流电压 |
|
平均输入电流 |
<0.5 |
A |
|
|
电源输入 |
220V±10% |
VAC |
市电 |
|
输入频率 |
50/60 |
Hz |
|
|
电压归零 |
有 |
有 |
数字归零 |
|
电流归零 |
无 |
无 |
可定制 |
|
输出使能控制 |
有 |
有 |
上推开关 |
|
短路保护 |
有 |
|
|
|
环境温度 |
0-30 |
℃ |
|
|
存储温度 |
-40-+85 |
℃ |
|
